導熱油液壓旋轉接頭的工作原理

　　這種高溫運輸?shù)慕橘|(zhì)對材料有一定的要求，其特點是能耐高溫，對殼體、軸和密封件的耐溫性有較高的要求。導熱油旋轉接頭是一種將高溫流體介質從靜態系統輸入動態旋轉系統的過渡連接密封裝置。

　　因此，這種高溫旋轉接頭在生產時對生產材料有更高的要求。事實上，一個產品在使用時能達到什么樣的溫度適應性主要取決于它在生產時使用什么樣的生產材料。如果說它生產時使用的生產材料不好，即使有最好的生產技術，也不能達到耐高溫的效果。

　　導熱油液壓旋轉接頭的工作原理：

　　殼體白的兩端分別固定連接有一個在du內有液體通道的尾蓋和一個中間有空心支的端蓋。外管通過兩個軸承可轉動地連接在殼體內，外管的外端伸出端蓋，外管的內端與尾蓋之間設有密封裝置。兩個軸承之間的殼體上設有多個散熱孔。散熱孔為腰形孔。密封裝置包括靜環和多個彈簧，靜環滑動配合在尾蓋內，靜環的端部與外管的內端動密封連接；多個彈簧安裝在尾蓋的端面與設置在靜環外圓周上的凸環端面之間。外管壁內設有隔熱層。尾蓋內轉動配合有內管，內管插入外管內。尾蓋和內管之間安裝有滑套。尾蓋的外端固定連接有變徑彎頭。尾蓋的外端固定連接有方形彎頭。尾蓋的外端固定連接有變徑彎頭，變徑彎頭內轉動配合有內管，內管插入外管中。

　　該接頭在兩個軸承之間的殼體上設有散熱孔，可以及時散熱導熱油的熱量，減少和消除軸承因熱膨脹而卡死的故障，提高旋轉接頭的可靠性；殼體上設有回油管，可使導熱油回流至封閉的回油系統，導熱油抗氧化、不結焦、無泄漏故障。

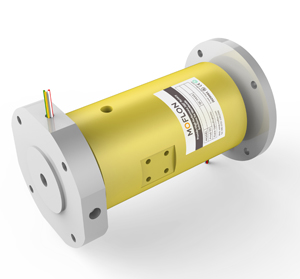

　　MAPH200W氣/液旋轉接頭，空氣滑環，液壓滑環，帶轉子雙法蘭，軸向承重100公斤，可通過M5，G1/8，G1/4，G3/8和G1/2管徑。

       默孚龍產品優勢：

　　并且可以混合電力電力線、信號線、以太網、通用串行總線、工業總線、控制線、電磁閥、感應線等。

　　標準是法蘭安裝、2進2出旋轉接頭和雙向氣液滑環可定制用于空心軸安裝

　　可通過的介質有：壓縮空氣、氫氣、氮氣、化學混合氣體、蒸汽、冷卻水、熱水、熱油、石油、硫酸、飲料等。
