電纜滑環設計，無所不能的滑環

發布日期：2018-10-12

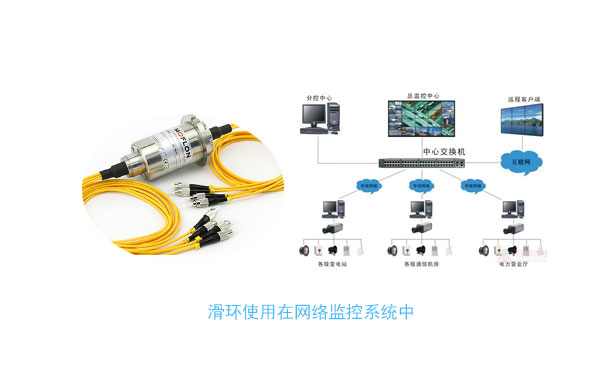

　　現代社會各個地方都有滑環，滑環應用于各個領域之中，經常接觸滑環的小伙伴或許會多少了解電纜滑環設計，只是單純使用的伙伴可能就不是非常清楚了，下面默孚龍就帶大家一起了解下吧。

　　滑環的環接電纜外層作為屏蔽環。傳輸12兆赫以上的信號通常使用同軸線型的屏蔽式滑環，這種滑環的截面為槽形，實質上就是矩形的同軸導體，還有一種電容式滑環，中心導體是環狀的，用絕緣墊支撐在屏蔽層。

　　中頻滑環用來傳輸雷達中頻(幾十兆赫)信號和能量的滑環組件。這種滑環頻率較高，傳輸12兆赫以下可以使用普通的滑環。低頻滑環利用滑動接觸來傳輸?shù)皖l信號和能量的滑環組件。

　　通常的滑環有圓柱形滑環和差動滑環兩種。圓柱形滑環的導電環又分為平環和V形環。導電環的材料通常用用紫銅，黃銅、錢幣銀和金。電刷有鈀、金合金或鍍金的線電刷及銅石墨合成的電刷。

　　滑環組件的電性能指標是：絕緣電阻，接觸電阻、介質強度和串擾。對于中頻滑環，因為頻率較高還要考慮屏蔽、阻抗匹配、噪聲電壓等。在結構設計上首先要保證接觸可靠，保證所有的線路連續接通。

　　因此，要求電刷所用材料的導電性能良好，對滑環的壓強要適當，滑環的偏心和晃動量小，而磨性好，摩擦力矩小便于維護。圓柱式滑環結構種類：根據安裝需要，可分為軸式和過孔式。

　　現在技術，從滑環結構設計和內部布線設計上綜合考慮，完全能避免動力和信號間，信號與信號間的干擾問題，并且能防止外界對滑環內部的電磁干擾。

　　以上就是關于電纜滑環設計的相關分享了，現科技，滑環對于我們?nèi)粘Ｉ钜苍絹碓街匾耍胍私飧嘞嚓P(guān)知識的伙伴可以通過默孚龍進行了解哦。
