多通道光纖滑環的設計原理

    多通道光纖滑環的設計，與單通道光纖滑環的設計在結構和原理方面有著很大的區別，多通道光纖滑環主要講的是兩個通道與兩個通道的以上的光纖滑環，他主要是傳輸兩路和4路的光纖接頭，在設計上要注意的是，由于光纖的直徑范圍非常小，尤其單模光纖的只有9個納米。所以在設計的時候保持精度以及準心度，對產品的加工以及結構有著非常挑戰性的困難。在一般情況下多通道光纖滑環都只能做成多模光行傳輸?shù)耐ǖ溃瑔瓮ǖ拦饫w滑環可以有單模和多模之分。

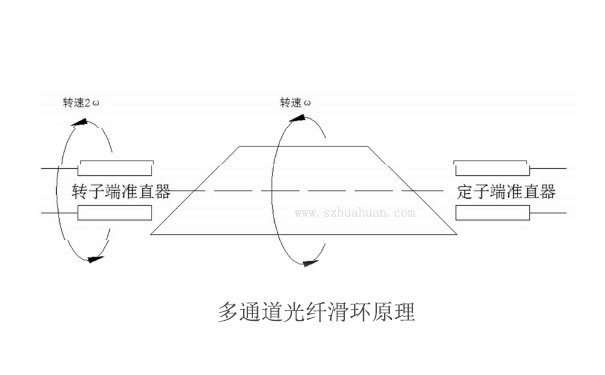

    而多通道光纖滑環只能做成多模，那如何保證多通道光纖滑環的插入損耗以及數據傳輸速率。兩根或兩根以上的光纖在傳輸?shù)臅r(shí)候要做到360度旋轉，而光纖沒有損耗，那必然要加入透鏡進行光路轉換及重新核準，放大，定位，存入光纖的一系列步驟。

    結構的設計不是太難，難的是加工精度及加工溫度對材質的影響，因此我們必須有一套核準機制及核準設備來對光路進行細致的調整，核準，以達到插入損耗最小。數據傳輸數率最佳的一種結構，多通道光纖的應用非常廣泛，但是由于設計的復雜的性及加工的困難性，造成價格非常昂貴，很多行業和領域由于預算的原故。不能使用多通道光纖滑環。
