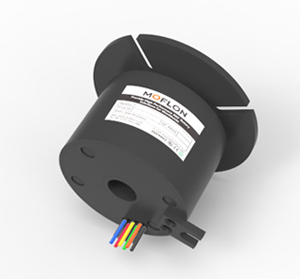

GT1256F 系列過孔精密導電滑環

· 通孔直徑 12.7mm,外徑: 56mm
· GT1256F是標準系列過孔滑環(高速過孔滑環)，,過孔直徑12.7mm(適用任何<=12.7mm)，外徑為56mm精密導電滑環。
· 支持信號(2A)， 10A, 倍率*10A,電壓440VAC/VDC。
· 相比較同類產品有著旋轉精度高,性能更穩定，壽命更長。
· 其采用接觸材料采用貴金屬+超硬鍍金處理,力矩小，運轉穩定，壽命長,電阻波動小,接觸電阻小，保證優良的傳輸性能。
· 典型應用包括自動化設備、工作轉臺、攝像機云臺、機器人等.

下載產品手冊下載3D模型

典型應用：

GT1256F系列滑環，主要應用于360度連續旋轉且需要保證電源，信號不能中斷的場合：多用于各種浮空器、智能視覺機器人、焊接設備、電阻切割機、圓形針織機、化妝，彩妝設備、電動輪椅、縫紉機、虛擬3D設備、兒童游樂游藝設備、船載衛星電線、旋轉廣告位等任意需要360°旋轉導電或傳輸各種控制信號的裝置。

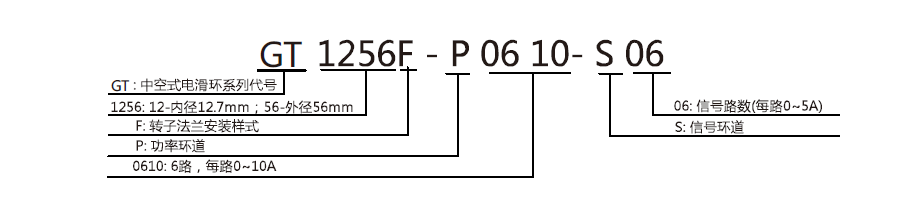

型號訂購說明：

技術規格參數
機械技術指標		電氣技術指標
參數	數值	參數	數值
工作壽命	1億轉		功率	信號
額定轉速	1~1800RPM	額定電壓	0~440VAC/VDC	0~440VAC/VDC
工作溫度	-30℃~80℃	絕緣電阻	≥1000MΩ/500VDC	≥1000MΩ/500VDC
工作濕度	0~85% RH	導線規格	AWG17#鍍銀鐵氟龍	AWG22#鍍銀鐵氟龍
接觸材料	貴金屬	導線長度	標準長度300mm（可據要求調整）
殼體材料	鋁合金	絕緣強度	500VAC@50Hz，60s
轉動扭矩	0.1N.m；+0.03N.m/6路	動態電阻變化值	<0.03Ω
防護等級	IP51

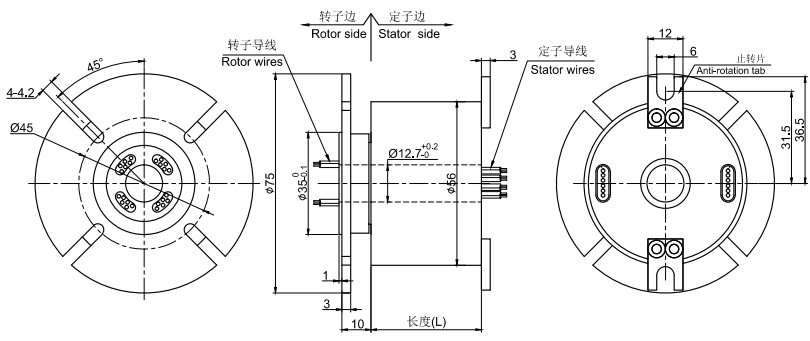

GT1256F系列過孔滑環選型表
型號	10A	信號或5A	長度 L（mm)	型號	10A	信號或5A	長度 L（mm)
GT1256F-S06	0	6	48.2	GT1256F-P1410-S04	14	4	86.6
GT1256F-P0210-S04	2	4	48.2	GT1256F-P1610-S02	16	2	86.6
GT1256F-P0410-S02	4	2	48.2	GT1256F-P1810	18	0	86.6
GT1256F-P0610	6	0	48.2	GT1256F-S24	0	24	105.8
GT1256F-S12	0	12	67.4	GT1256F-P0410-S20	4	20	105.8
GT1256F-P0210-S10	2	10	67.4	GT1256F-P0610-S18	6	18	105.8
GT1256F-P0310-S09	3	9	67.4	GT1256F-P1210-S12	12	12	105.8
GT1256F-P0610-S06	6	6	67.4	GT1256F-P1810-S06	18	6	105.8
GT1256F-P0810-S04	8	4	67.4	GT1256F-S30	0	30	130
GT1256F-P1010-S02	10	2	67.4	GT1256F-P0210-S28	2	28	130
GT1256F-P1210	12	0	67.4	GT1256F-P0410-S26	4	26	130
GT1256F-S18	0	18	86.6	GT1256F-P0610-S24	6	24	130
GT1256F-P0210-S16	2	16	86.6	GT1256F-S36	0	36	149.2
GT1256F-P0410-S14	4	14	86.6	GT1256F-P0410-S32	4	32	149.2
GT1256F-P0610-S12	6	12	86.6	GT1256F-P0610-S30	6	30	149.2
GT1256F-P0810-S10	8	10	86.6	GT1256F-S42	0	42	168.4
GT1256F-P1010-S08	10	8	86.6	GT1256F-P0410-S38	4	38	168.4
GT1256F-P1210-S06	12	6	86.6	GT1256F-S48	0	48	187.6
